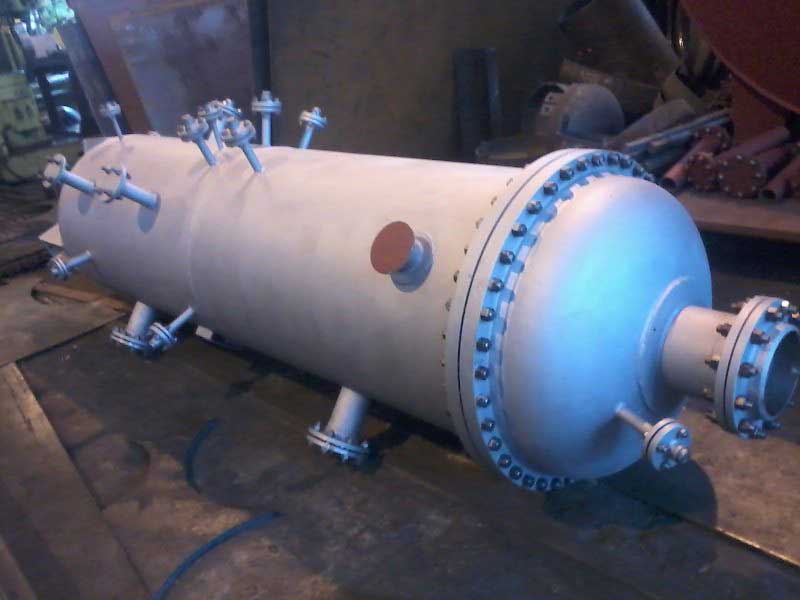

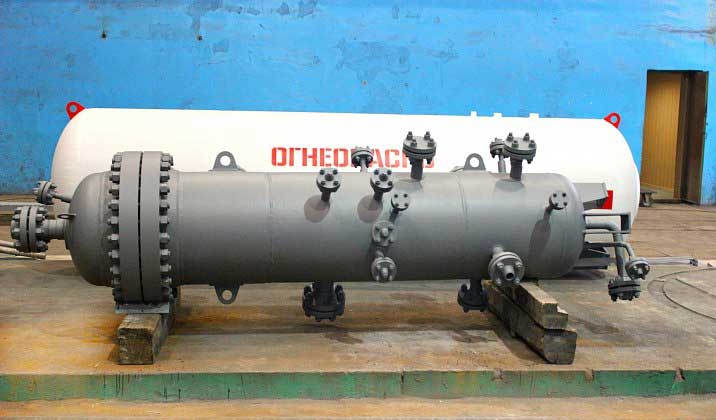

Газосепаратор сетчатый ГС – это фильтрующее оборудование, которое используется при очистке нефтяных и газовых смесей от жидких примесей и углеводородов.

Газовые сепараторы сетчатые применяются на нефте- и газодобывающих месторождениях, хранилищах и скважинах. Газосепаратор ГС попутно очищает нефтяную смесь от пыли и других частиц природного происхождении, углеводородов.

Влагомаслоотделитель он же сепаратор газовый применяется в следующих предприятиях:

  1. На общепромышленных предприятиях: металлургических, химических, предприятиях металлообработки, пищевой промышленности, деревообрабатывающей, предприятиях автомобилестроения, производства стройматериалов.
  2. На нефтегазовых предприятиях для очистки газовой смеси от примесей и водного конденсата, дегазация нефти на факельной линии, в котельных и газотурбинах, для дегазации буровых растворов, в очистке сжатого воздуха в буровых установках.
  3. В горно-рудной промышленности для очистки газов в шахтах от пыли, для защиты насосов от примесей, для очищения от воды в утилизации газов в газотурбинах, для очистки природного газа при газоподготовке.

Кроме того сепаратор газовый применяют при транспортировке и утилизации жидкостей.

Принцип работы и устройство сепаратора

Газосепараторы сетчатые ГС - это вертикальный цилиндр различного объема (в зависимости от целей).

Этапы работы:

  • подача газового вещества в центральную часть цилиндра;
  • прохождение коагулятора и сетчатой насадки в которых ликвидируется капельная жидкость;
  • выход чистого газового вещества из верхней части конструкции.

При этом отделенная влага собирается в нижней части сепаратора в виде конденсата и при достижении определенного уровня (в емкость встроен уровнемер) сбрасывается в дренажную емкость.

В газосепараторе сетчатом также есть следующие приборы:

  • манометр;
  • запорная арматура;
  • предохранительный клапан;
  • сигнализатор уровня конденсата.

Смысл работы сепаратора основывается на физических свойства веществ. При размещении сепаратора газа на насосе, при поступлении внутрь смести и тяги, создается своеобразная центрифуга. Воздействуя различными насадками, газосепаратор разделяет более тяжелые вещества от более легких. Соответственно капли влаги выделяются первыми, а газ последним.

Газосепаратор сетчатый цилиндрический должен выполнять следующие функции:

  • контролировать операции и рассеивать энергию движения вещества;
  • защитить субстанцию от повторного попадания жидкости;
  • снизить скорость входа смеси для разделения на начальной стадии;
  • удержать жидкость на время работы растворенного газа от других примесей природного происхождения.

Цилиндр должен быть оснащен дополнительными приборами и датчиками для регулирования уровней и движения жидких и газовых веществ. Вертикальный газовый сепаратор должен быть оснащен отверстиями стандартного размера для подачи и вывода жидкости. Фильтр-сепаратор для очистки газа оснащается емкостями для скопленной жидкости и отделом для конденсата.

Газовый сепаратор производится по общероссийским и мировым стандартам ОСТ26-02-2059-79 и ТУ3615-001-24009276-2015.

Материальное исполнение:

  1. Газосепаратор ГС1. Температура работы варьируется от -30 градусов Цельсия до 100 градусов Цельсия. Используется низкоколегированная конструкционная сталь 09Г2С-12 для сварных конструкций;
  2. 2. Газосепаратор ГС2. Температура использования от – 60 градусов по Цельсию до 100. Используется сталь низколегированная 09Г2С-8 для котлов и сосудов, работающих под давлением.

Основные типы:

В таблице рассмотрены основные типы газосетчатых сепараторов и их характеристики.

Тип ап­па­ра­та Кон­струк­тив­ная осо­бен­ность Объ­ем, м3 Дав­ле­ние, МПа Диа­метр, мм
Тип 1 ци­лин­дри­чес­кие вер­ти­каль­ные с кор­пус­ным флан­це­вым разъ­емом диа­мет­ром 600, 800мм. 0,8 - 1,6 1,6 - 8,8 600 - 800
Тип 2 ци­лин­дри­чес­кие вер­ти­каль­ные диа­мет­ром 1200, 1600, 2000мм 4,0 - 16 0,6 - 8,8 1200 - 2000

Также газовые сепараторы разделяются на следующие типы:

  • в зависимости от сил, действующих на газ: гравитационные, инерционные, смешанные, центробежные;
  • в зависимости от формы и расположению: сфера, цилиндр (горизонтальный и вертикальный);
  • в зависимости от положения водосборника: внутри, снаружи;
  • в зависимости от давления.

Менее эффективные – гравитационные газосепараторы. Это связано с маленьким объемом. Степень очистки составляет 70-90%. Принцип действия основан на остановке движения газа, при котором вода осаживается, а газ поднимается вверх.

Инерционные сетчатые сепараторы более популярны и эффективны (очистка составляет 95-99%). Они действуют таким образом, что твердые частицы и вода застревают в фильтрующих пластинах и газ спокойно выходит из рабочей камеры. Однако цена сетчатого газосепаратора инерционного довольно высокая из-за фильтрующих пластин.

Самое популярное сетчатое оборудование для фильтра газа – устройства, основанные на центробежной силе. Эффективность составляет 98-99% и, обладая небольшими размерами, может соединяться в комплекс и выдерживать большое давление.

Условия эксплуатации газовых сепараторов

Эксплуатация газовых сепараторов различаются по следующим характеристикам: температура, давление, сейсмичность, объем жидкости.

  1. Температура условий работы не должна быть ниже -30°С (для ГС-1) и - 60°С (для ГС-2) и выше 100°С;
  2. Давление не должно быть ниже 0,6 Мпа. Высший предел не ограничен. В среднем нормальное давление должно составлять 2.5 Мпа;
  3. Устанавливается в районах с высокой сейсмической активностью (до 9 баллов);
  4. Объем воды на входе не должен быть более 200 см³/м³, а на выходе не более 20 см³/1000 м³ газа.

При необходимости газовый сепаратор может быть произведены с термическим покрытием от коррозии.

Структурная схема и пример условного обозначения сепаратора газового:

Газосепаратор ГС2-3,5-1200-2-И-Т
Сетчатый газосепаратор второго типа рассчитанный на давление 3,5 МПа с диаметром цилиндра 1200 мм изготовленный из стали 09Г2С-8 включающий крепление теплоизоляции и термообработку.

Производство газосепараторов

При производстве сепаратора газа строго соблюдаются технические стандарты и регламенты. Использование различных видов стали обязывает производителя узнавать об условиях эксплуатации оборудования. При изготовлении сталь проверяется на брак, чтобы в последствии не было отказа работоспособности сепаратора.

Чтобы исключить возможность брака, производство газосепараторов сетчатых оснащается автоматическими производственными линиями и системой контроля качества. Это позволяет приблизить контроль точности сборки и стандартов к 100%.

Прежде чем газосепаратор отправится в работу, каждая единица проверяется и тестируется в условиях, граничащих с критическими. Это позволяет найти слабое место и исправить. Все сетчатые сепараторы производятся на основе мировых и российских стандартов.

Поставка сетчатых газосепараторов реализуется через авто или ж/д транспорт напрямую с завода.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Информация для клиентов

НПО «Спецнефтемаш» специализируется на изготовлении и продаже газосепараторов сетчатых по принятым техническим регламентам и стандартам из различных материалов.

Компания предлагает качественное оборудования для очистки природного газа, эксплуатируемое в любых природных условиях.

Заказать газосепаратор можно для любых веществ и условий эксплуатации в том числе и на грани критических. А также можно купить газосепаратор в Александрове уже готовый для стандартных условий.

НПО «Спецнефтемаш» старается держать приемлемые цены и высокое качество продукции.

Все вопросы по способам изготовления, ценам, контролю качества, реализации газосепараторов ГС можно получить по телефонам на сайте. Если Вам необходим прайс-лист, то запросите его у менеджеров компании.

Типовые чертежи

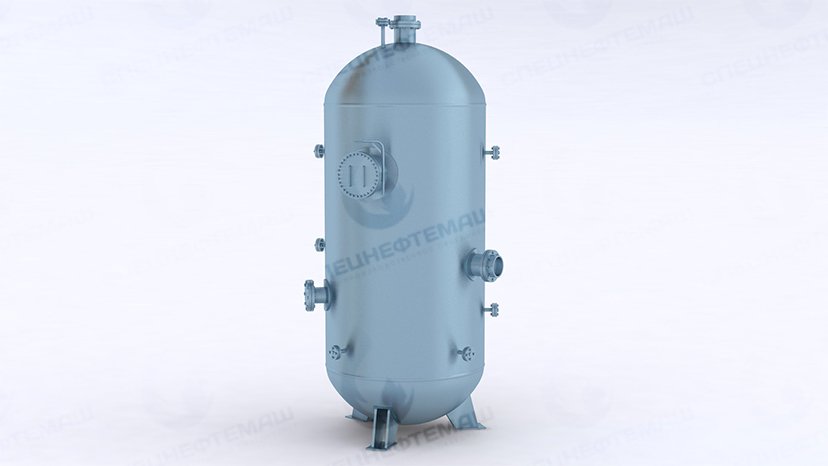

Газосепаратор сетчатый ГС 1 Газосепаратор сетчатый ГС 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Основные параметры газосепараторов сетчатых

    Диа­метр, мм Объ­ем, м³ Обоз­на­че­ние Дав­ле­ние, МПа Про­изво­дитель­ность по газу м³/час
    600 0,8 ГС-1-2,5-600 2,5 10210
    ГС-1-4,0-600 4,0 13580
    ГС-1-6,3-600 6,3 16155
    ГС-1-8,8-600 8,8 16530
    800 1,6 ГС-1-1,6-800 1,6 12795
    ГС-1-2,5-800 2,5 19500
    ГС-1-4,0-800 4,0 24140
    ГС-1-6,3-800 6,3 28715
    ГС-1-8,8-800 8,8 29380
    1200 4,0 ГС-1-1,0-1200 1,0 19500
    ГС-1-1,6-1200 1,6 28770
    ГС-1-2,5-1200 2,5 40795
    ГС-1-4,0-1200 4,0 54280
    1200 4,0 ГС-2-6,3-1200 6,3 64555
    ГС-2-8,8-1200 8,8 66055
    1600 8,0 ГС-2-0,6-1600 0,6 23255
    ГС-2-1,0-1600 1,0 34670
    ГС-2-1,6-1600 1,6 51150
    ГС-2-2,5-1600 2,5 72540
    ГС-2-4,0-1600 4,0 96515
    ГС-2-6,3-1600 6,3 114805
    2000 16,0 ГС-2-1,0-2000 1,0 54170
    ГС-2-1,6-2000 1,6 79920
    ГС-2-2,5-2000 2,5 113335
    ГС-2-4,0-2000 4,0 150795
  • Таблица штуцеров газосепараторов сетчатых

    Обоз­на­че­ние Наз­на­че­ние Раз­ме­ры в за­ви­си­мос­ти от объ­ёма ап­па­ра­та
    А Вход га­за 150–350
    Б Вы­ход га­за 150–350
    В Вы­ход кон­ден­са­та 50–100
    Г Дре­наж 50
    Д Уров­не­метр 50
    Е Тер­мо­метр по зап­ро­су
    Ж Тер­мо­пре­об­ра­зо­ва­тель 50/М20х1,5
    З Вход теп­ло­но­си­те­ля 20–25
    И Вы­ход теп­ло­но­си­те­ля 20–25
    К Для ма­но­мет­ра М20х1,5; Ду 50
    Л От­бор дав­ле­ния 50
    М Диф­ма­но­мет­ра по запросу
    Н Ука­за­тель уров­ня 15–50
    П Люк  100–450
  • Габариты газосепараторов сетчатых

    Обоз­на­че­ние ГС Диа­метр внут­рен­ний Дв1, мм S S1 H1 h h1 h2 h3 h4 h5 L L1 D1 d1
    ГС1-2,5-600 600 8 10 3355 390 450 1350 1100 400 520 19
    ГС1-4,0-600 10 12 3400 394     1100
    ГС1-6,3-600 14 18 3400 400 1130
    ГС1-8,8-600 18 22 3690 420 1155 24
    ГС1-1,6-800 800 8 8 3740 470 500 1400 1300 500 720
    ГС1-2,5-800 10 10 3785 473 1330
    ГС1-4,4-800 12 14 3865 495 1340
    ГС1-6,3-800 18 22 4050 505 1380
    ГС1-8,8-800 25 28 4290 513 1495
    ГС1-1,0-1200 1200 6 8 4635 555 510 300 900 1570 160 400 1774 1100 35
    ГС1-1,6-1200 10 10 4670 570 530 1778
    ГС1-2,5-1200 12 14 4690 575 590 1775
    ГС1-4,0-1200 16 20 4770 600 620 1805
    ГС1-6,3-1200 24 30 4880 610 635 1990
    ГС1-8,8-1200 36 45 5010 640 670 2120
    ГС1-0,6-1600 1600 6 8 5150 655 635 1000 1675 180 500 2185 1410
    ГС1-1,0-1600 8 10 5270 670 655 2184
    ГС1-1,6-1600 10 12 5270 670 735
    ГС1-2,5-1600 16 18 5350 700 765 2215
    ГС1-4,0-1600 22 25 5450 705 775 2340
    ГС1-6,3-1600 36 45 5710 740 965 2475 42
    ГС1-1,0-2000 2000 10 12 6260 770 910 350 1300 1900 220 550 2578 1810
    ГС1-1,6-2000 12 14 6290 800 945 2580
    ГС1-2,5-2000 18 20 6410 805 980 2620
    ГС1-4,0-2000 25 32 6420 835   2668
