Воздухосборники горизонтальные проточные с плоскими днищами А1И 020.000 (Ру 1,2 МПа (12 кгс/см²))
15; 20; 25; 32.
3300
159
7,3
При нагреве теплоносителя, растворенные в нем газообразные вещества начинают выделяться и заполняют свободные полости трубопровода. Это нарушает циркуляцию рабочей среды, вызывая проблемы при эксплуатации отопительных сетей. Чтобы очистить теплопередающую среду от газов, используют проточные горизонтальные воздухосборники А1И 020.000.

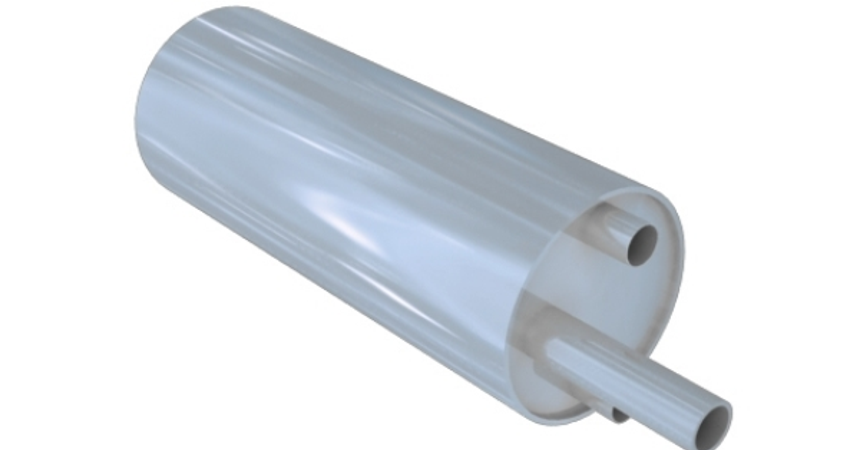

Аппарат выполнен в форме цилиндра с прочными плоскими днищами, расположенного параллельно поверхности пола. В конструкцию интегрированы патрубки:
- обеспечивающий поступление жидкости внутрь;
- выводящий жидкость;
- удаляющий скопившиеся воздушные массы.
Благодаря продуманному расположению компонентов монтаж воздухосборника на трубопроводе не вызывает трудностей.
Где применяют проточные горизонтальные воздухосборники
Учитывая, что монтаж проточных воздухосборных узлов рекомендуют на трубопроводах инженерных систем промышленных и бытовых зданий, горизонтальные воздухосборники с плоскими днищами востребованы там, где технологические процессы связаны с процессом циркуляции по трубам теплоносителя. Потребители высоко оценивают это простое и надежное решение для стабильной и результативной эксплуатации инженерных сетей.
Как работает проточный горизонтальный воздухосборник А1И 020.000
Аппарат гарантирует эффективное отделение и удаление выделившихся из жидкости газообразных веществ благодаря простому принципу действия:
- Рабочая среда поступает внутрь сквозь входной патрубок.
- У попадающей во внутреннюю полость узла жидкости из-за мгновенного расширения проходного канала снижается скорость.
- За счет этого газ отделяется и скапливается в верхней зоне корпуса.
- Скопившийся газ автоматически выпускается наружу через воздушный клапан.
- Очищенная от воздуха среда выпускается через патрубок слива.
Бесперебойная эксплуатация воздухосборника А1И 020.000 возможна только, если постоянно следить за воздушным клапаном.
Чем обусловлена прочность конструкции и эффективность эксплуатации воздухосборника
Устройство отличается надежной и продуманной конструкцией, основные элементы которой:
- устойчивый к давлению корпус в форме цилиндра из углеродистой стали;
- плоские днища, герметично приваренные к корпусу.
Патрубки:
- входной — приварен к одному из торцов, нужен для подачи теплоносителя;
- выходной — находится на втором торце, служит для отвода рабочей среды;
- штуцер — необходим для удаления воздушных масс.
С целью качественного удаления газа для монтажа воздухосборного узла с плоскими днищами рекомендуется подготовить самую высокую точку горизонтальной ветки участка трубопровода.

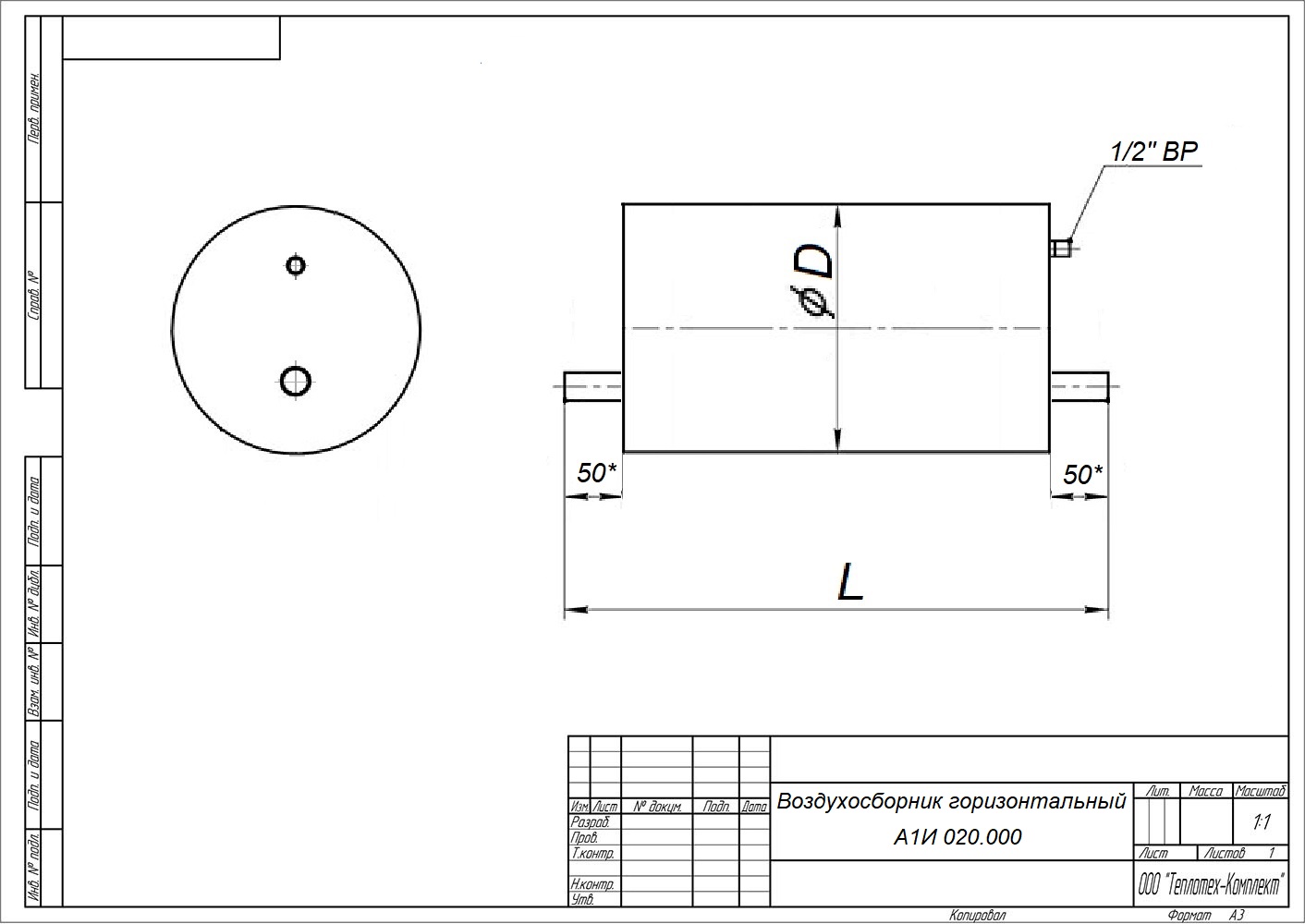

Важные техданные воздухосборника А1И 020.000
| Воздухосборник | Патрубки | Диаметр | Корпус | Воздушник | Длина | Пропускная способность | Рабочее давление | Масса |
| серия 5.903-20 | Ду, мм | D, мм | H, мм | d, " | L, мм | Q, т/ч | Py, МПа | М, кг |
| А1И 020.000 | 15, 20, 25, 32 | 159 | 320 | 1/2 | 396 | 3,3 | 1,2 | 6,6 |
| А1И 020.000-01 | 25, 32, 40, 50 | 219 | 470 | 1/2 | 550 | 6,3 | 1,2 | 17,2 |
| А1И 020.000-02 | 40, 50, 65 | 273 | 574 | 1/2 | 674 | 10 | 1,2 | 27,7 |
| А1И 020.000-03 | 65, 80, 100 | 325 | 682 | 1/2 | 810 | 13,8 | 1,2 | 49,6 |
Предприятие выпускает устройства с поперечным сечением корпуса от 15,9 до 32,5 сантиметров. Можно выбрать необходимый для корректного монтажа присоединительный размер, составляющий от 2 до 8 сантиметров. Аппараты стабильно работают при условии, что теплопередающий агент в системе циркулирует под напором не более 1,2 МПа.
В размерной линейке предлагается четыре модификации воздухосборника:
020.000:
- DN, мм — 20;
- Дн, см — 15,9;
- l, см — 33;
- L, см — 40;
020.000-01:
- DN, мм — 32;
- Дн, см — 21,9;
- l, см — 46;
- L, см — 55,8;
020.000-02:
- DN, мм — 50;
- Дн, см — 27,3;
- l, см — 56;
- L, см — 68,6;
020.000-03:
- DN, мм — 80;
- Дн, см — 32,5;
- l, см — 64;
- L, см — 82,4.
Условные обозначения:
- L — длина общая с соединительными компонентами;
- l — длина корпуса;
- Дн — диаметр корпуса.
Для производства изделий выбирают высококачественные стальные сплавы разных марок, в том числе с антикоррозийными свойствами.
Как заказать проточные горизонтальные воздухосборники А1И 020.000 с плоскими днищами напрямую от производителя
Качество изделий, которые выпускает и реализует компания ООО "НПО "Спецнефтемаш", проверяется на каждом этапе производства, от выбора материалов до финальной проверки, и находится под контролем опытных специалистов. Горизонтальные воздухосборники можно купить непосредственно со склада предприятия. Чтобы приобрести продукцию, обратитесь в офис продаж компании. Способы связи:
- телефон — 8-800-3021-565 (бесплатно по РФ);
- email — marketing@snmash.ru;
- контактная онлайн-форма на сайте.
Организуем доставку заказанных устройств в любой регион России и стран СНГ.
